MIM設計時のアドバイス
1.一体化

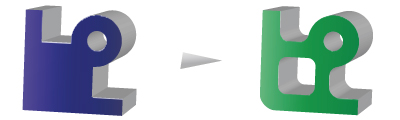

2.肉厚部の回避
肉厚部は成形欠陥や脱脂不具合が発生し易く、除肉、リブ化等により均肉化（1.5～2.5ｍｍ程度）します。

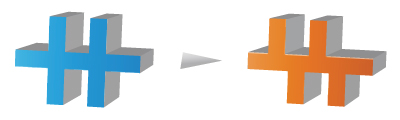

3.均肉、軽量化

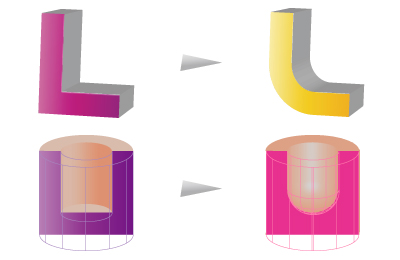

4.コーナーＲ
内角Ｒ部は強度の低い収縮時に引張り力が発生し易く、力の分散を目的として小さなＲを付加します。

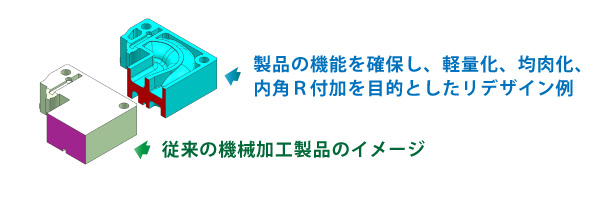

5.軽量化例
複合

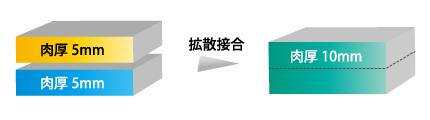

| 同質材複合 | MIM困難な肉厚製品の実現 |
|---|---|

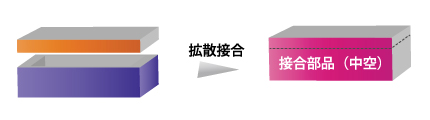

金型が一体で成形できない、アンダーカット製品の実現 |
複合例）
材料特性の評価
代表的な機械的特性は材質一覧に記載しておりますが、ご要望によりお客様の指定の特性評価を承ります。

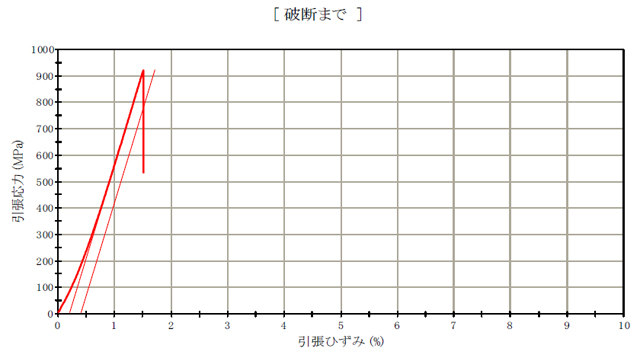

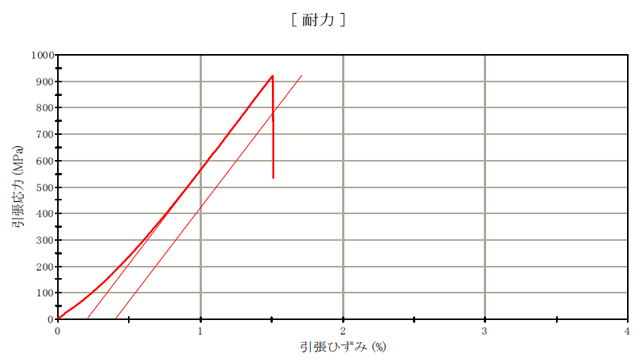

直径：2.524mm 標準距離：20.00mm 試験温度：23℃
| 最大荷重（ｋN） | 引張強さ（MPa） | 伸び | 絞り | 破断位置 | |
|---|---|---|---|---|---|
| 1 | 4.619 |
923 |
-100.0 |
100.0 |
C |
| 測定項目 | 単位 | 測定温度℃ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | ||
| 熱伝導率 | W/cm・K |
0.1242 |
0.1445 |
0.1619 |
0.1790 |
0.1993 |
0.2214 |
0.2469 |
0.2791 |
0.2909 |
| 比熱 | J/g・K |
0.3971 |
0.4367 |
0.4538 |
0.4672 |
0.4855 |
0.5086 |
0.5366 |
0.5761 |
0.5858 |
| 線膨張係数 | 10-6/K |
- |
10.93 |
11.59 |
12.07 |
12.49 |
12.91 |
13.40 |
13.87 |
14.20 |
| ヤング率 | GPa |
271.3 |
268.0 |
262.0 |
254.9 |
247.8 |
239.5 |
229.1 |
217.8 |
200.1 |
| ポアソン比 | - |
0.30 |
0.30 |
0.30 |
0.30 |
0.30 |
0.30 |
0.29 |
0.28 |
0.25 |
| 密度 | g/c㎥ |
8.862 |
- |
- |
- |
- |
- |
- |
- |
- |
※記載データは参考値であり、実際の製品の特性を保証するものではありません。
